中国玉器大师玉侠崔涛解黑色和田玉的组成

yuxia 2020年5月7日16:27:40 评论 2,897

近年来，随着和田玉市场需求量的与日俱增，对新发现的和田玉矿床进行系统研究和分析就显得尤为必要。广西大化和田玉主要产自广西大化瑶族自治县岩滩镇透闪石矿区，出产的主要有白玉、青玉、青白玉、黄玉和墨玉等。本文以广西大化黑青色和田玉为研究对象，在对广西大化样品的红外光谱和拉曼光谱测试分析的基础上，笔者采用相对密度、折射率等常规宝石学测试方法，并结合X射线粉末衍射和电子探针分析测试方法，对广西大化黑青色和田玉样品的矿物成分进行测试和分析，并与新疆塔什库尔干县和田玉青玉样品特征进行了对比分析，试图得出广西大化黑青色和田玉样品的矿物组成。

1 样品与实验测试

1.1 实验样品

笔者选取了5块样品DH001—DH005为研究对象，并与2块新疆塔什库尔干县和田玉青玉样品DT001—DT002进行了特征对比。为了满足实验测试的要求，将7块样品的一个面抛光为光面（如图1所示）。

1.2 X射线粉末衍射分析

广西大化的5块样品DH001—DH005是在中国地质大学（武汉）地质过程与矿产资源国家重点实验室采用X`Pert ProMPD型衍射仪进行了XRD测试分析，样品磨制为200目，测试条件为：Cu靶，Ni滤波片，测试电压为40 kV，测试电流为40 mA，扫描范围为5°~70°，扫描步长0.0167°/s。

新疆塔什库尔干县和田玉青玉样品DT001—DT002的物相组成测试采用日本Rigaku型Ultima IV的X射线粉末衍射仪。样品磨制为200目，测试条件为：Cu靶，管电压为40 kV，管电流为40 mA，扫描范围为5°~70°，扫描速度为8°（2θ）·min-1，狭缝DS=SS=10°，RS=0.15 mm。

1.3 电子探针分析

7块样品的化学成分测试是在中国地质大学（武汉）地质过程与矿产资源国家重点实验室的电子探针实验室进行。仪器型号为日本JCXA-733型电子探针仪，测试电压为15kV，温度为20℃，湿度为65%。

经过X射线粉末衍射的测试结果如图2所示，对X射线衍射图中d值的大小和强度表现进行检索JCPDS卡片发现，DH001—DH005样品的主要组成矿物均为阳起石，其中DH001中阳起石含量为94.59%，次要矿物为透长石，含量为5.41%；DH003中阳起石含量为97.48%，次要矿物为透长石，含量为2.52%；DH004的次要矿物为黄铁矿和白云石。新疆塔什库尔干县和田玉DT001—DT002样品的主要组成矿物为透闪石。

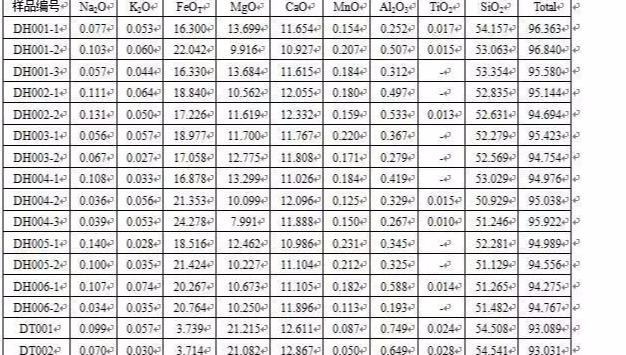

3.2 电子探针分析

对DH001—DH005样品矿物成分含量进行了多点电子探针测试（表2），结果显示主要化学成分为SiO2、MgO、CaO，还有FeOT、MnO、K2O、Na2O、Al2O3、TiO2等，其中MgO、FeOT含量范围分别为7.991%~13.699%、16.300%~24.278%，明显高于新疆塔什库尔干县和田玉青玉DT001—DT002样品的MgO、FeOT含量。即所测试样品的Fe2+大量替换Mg2+，透闪石向阳起石过渡，样品的主要矿物成分为阳起石。
