优化过的绿松还算天然吗？-玉器鉴定师培训核心内容

绿松石有一个天生缺陷：易碎。因而绿松石在原石加工成成品的过程中几乎不可避免要进行一些技术优化，以提高它的硬度（瓷度），同时也能提高加工的成功率。这是客观事实，不必避谈，大家基本都早有耳闻。

根据不同的做法，绿松石的优化大致有浸胶、灌胶、 充胶、 过蜡（上蜡），还有冻胶！

那么浸胶或注胶优化处理过的绿松石算不算天然绿松石？这是一个绿松石界争论多年的话题。

关于“天然”的争执

完美论者说只有没有进行过任何优化处理的绿松石才算是“天然绿松石”。换言之，也就是说绿松石从矿里开采出来之后直接切割、成形、研磨、抛光，直至完成，绿松石必须保持原有的色泽、硬度、纹路。中间任何一个环节如果人为地改变了绿松石本来的色泽和硬度，都不能称之为天然绿松石。

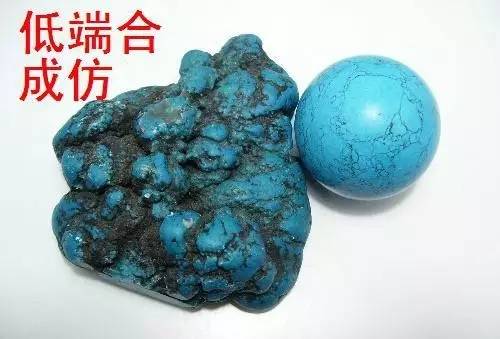

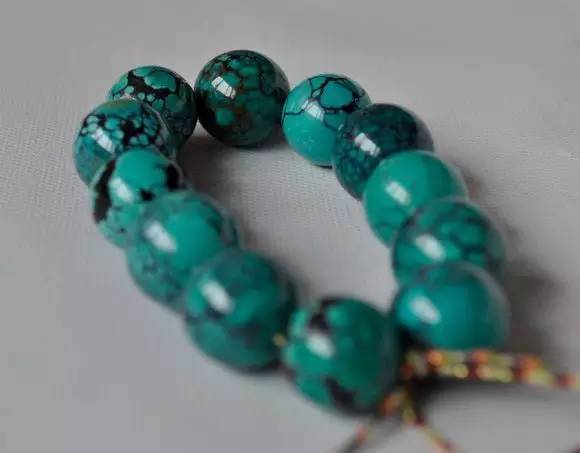

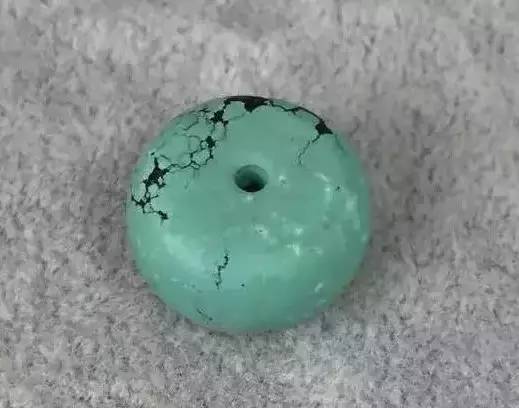

云盖寺原矿

马上有反对者站出来，“绿松石只有天然绿松石和人造绿松石两种，只要不是人工合成的，优化的绿松石就是天然绿松石。虽然优化处理使绿松石的色泽和硬度被或多或少地被改变了，但绿松石更加漂亮，也更易于佩带，更提高了绿松石的利用率，节约了宝贵的资源。”

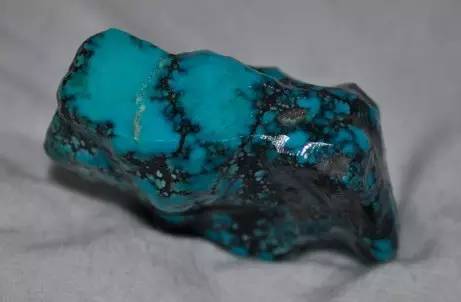

竹山原矿

同时也有中立者提出来，浸胶（也就是充胶）处理只是提高了绿松石的硬度，使绿松石更加紧密有利于加工，可以称天然绿松石；但加胶优化处理不仅提高了绿松石的硬度，同时也加深了绿松石的色泽，加胶（也就是灌胶加色）优化处理的绿松石不应该称为“天然绿松石”。

公说公有理，婆说婆有理，两边的观点似乎都对。正是因为国内关于“天然”这个标准的混乱，也出现了不少的纠纷。

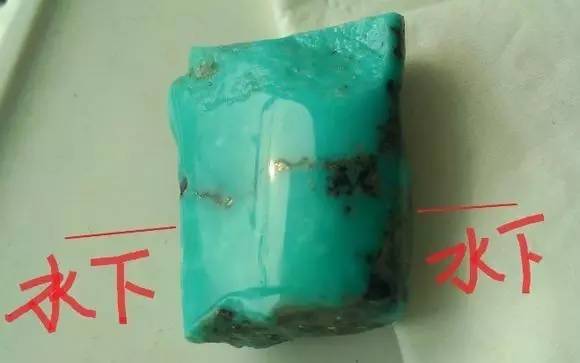

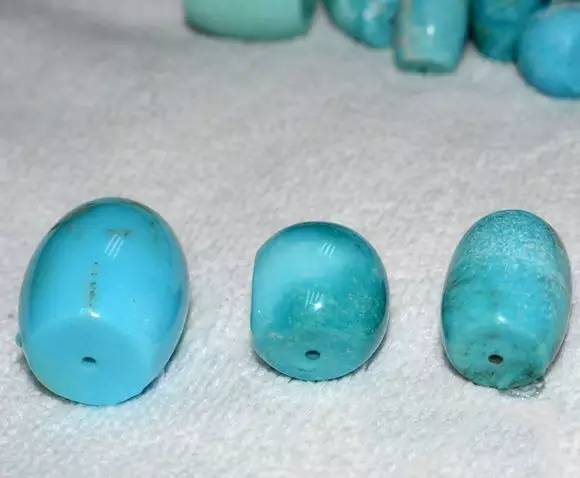

溢水蓝

前年有一个北京客户花了十多万从湖北买了一个二十多公斤重的绿松石观赏石，卖家保证是天然的。但该客户回到北京后找人用仪器鉴定了一下，发现含有大量合成树脂的成份，这是一个浸胶处理过的绿松石。买家认为上当受骗，卖家认为浸胶的就是天然的，买卖双方的矛盾由此产生。现在据说北京好几个搞宝石鉴定的都拒绝搞绿松石鉴定了，他们坦言：绿松石的真假容易鉴定容易说，但绿松石的天然与否，鉴定容易，下结论却不容易。

现在行内一些人倾向于这样一个共识：要尊重客户的知情权。

这点其实很重要。你可以说你的绿松石是天然的，但如果不是原矿三无的，就必须说明绿松石采用了哪种优化处理方法（微浸还是加胶等等）。

在西藏和墨西哥，绿松石是可以入药的，但前提是绿松石绝对天然不能有任何优化处理。如果在这种情况下不能让客户知情，恐怕不仅仅是一个标准的含糊不清的小问题了，而是上升到关系到生命安全的大问题了。

在这里，觉得有必要再重复一下绿松石的优化处理方法。

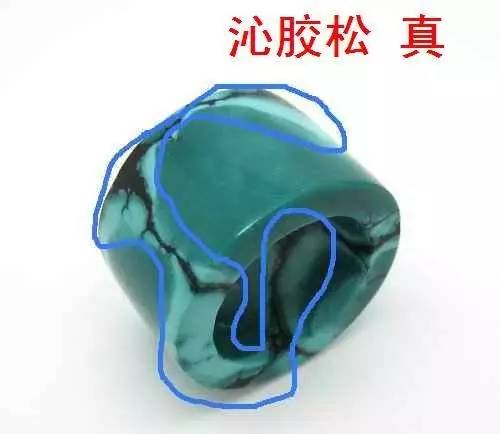

沁胶

这是目前中国的最常见的绿松石优化方法，市场上大约有二成左右的绿松石经过浸胶处理。这种技术起源于美国，兴盛于中国。这种方法操作简单，设备投资少。

如果绿松石的颜色够深，但硬度不够，或者绿松石内有泥线，这种绿松石不能直接加工，因为太软太松脆，碰上锯片就碎了，所以必须进行处理。

先将绿松石放进烤箱内烘上1～2天，除去绿松石内部的水份。然后把绿松石浸泡在一种无色的环氧树脂里1～2天，等到绿松石完全吸收了树脂后捞出，再进烤箱内加温，促使树脂固化。

环氧树脂是最重要的因素，树脂的质量的好坏，直接影响绿松石的品质。目前以美国进口的树脂最优。

灌胶

灌胶，也称加胶。

这是目前中国用得最多的绿松石优化方法，市场上大约有五到六成左右的绿松石经过灌胶处理。这种技术同样起源于美国，这种方法需要一定的设备投资，压力罐和真空泵是必须的。灌胶技术有“化腐朽为神奇”的力量。

矿口挖出的绿松石，只有2%~5%左右的是AAA级宝石，可以直接加工，另有约10%~15%需要浸胶，其他约70%~80%的矿石都是颜色极淡，极为松软的像石膏一样的绿松石，可以像粉笔一样在地上划线，业内人称为“白料”，或“泡料”，也有人称为面松的。这些70%的“泡料”必须进行灌胶处理。

灌胶过程与浸胶过程差不多，只不过无色的浸胶树脂换成了有色的灌胶树脂，另浸胶是在常温常压下进行的，灌胶要将绿松石和树脂放在密封的压力罐内，用真空泵抽出空气，使吃透树脂。

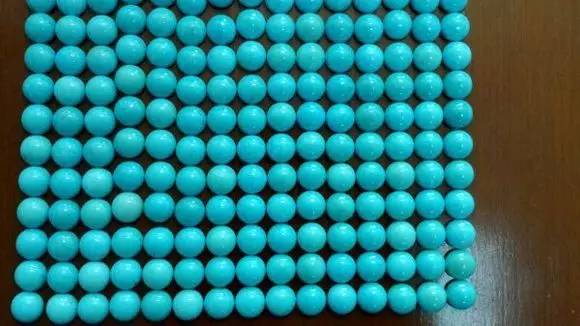

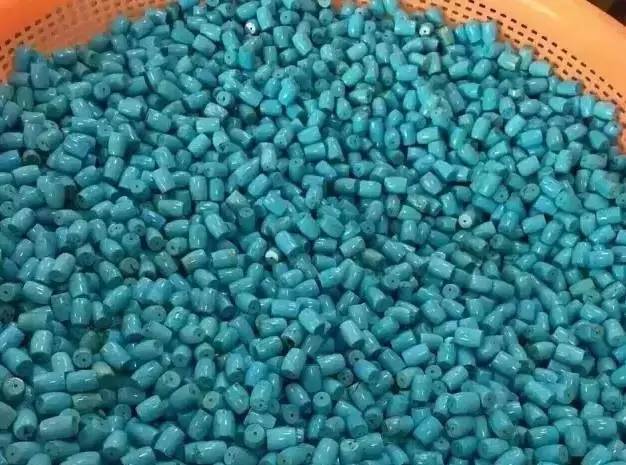

经过灌胶处理后的的绿松石“泡料”，摇身一变成了色泽鲜艳、颜色均匀的外表与高档绿松石无异的宝石！

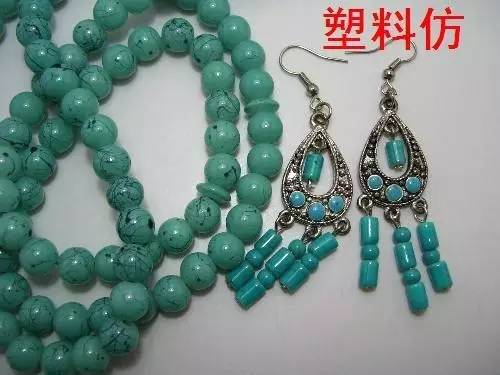

灌胶绿松石对于一个新手来说，除了借助专业的仪器，肉眼根本无法分辨。不要相信一些资料上说的什么热针法。热针法对于鉴别一些人工合成的塑料绿松石还行，对于灌胶的绿松石完全不适用。

因为灌胶过程中，绿松石虽然吸收了一定的树脂，但相对整块儿绿松石来说，含量还是很低的，更不用说就接触针尖大小的这块儿面积上就更少了，不足以产生资料上说的肉眼可以观察到的热熔现象和鼻子可以闻到的胶臭味了。

如果借助专业的光谱分析，也可以很容易分辨出，但费用太高，大概没有几个人会花一两百元再搭上上半天的功夫去为一件几百元的绿松石做鉴定。

也正是因为这一点儿，很多奸商抓住了顾客怕麻烦的心理，以次充好，以假乱真，对整个绿松石市场产生了极大的破坏，很多诚实的商人也深受其害。并且整个绿松石市场大有“劣币驱逐良币”之势，诚实经营的商家因为货真而成本高定价高反而没有市场，但不仅限于绿松石界，整个宝石界，甚至于整个商界，似乎都陷入这种泥潭之中不得自拔。

过蜡

过蜡，也叫上蜡。

这其实算不上处理，只不过是宝石通用的一个加工步骤而已。就是在宝石完成打磨、抛光后，再到熔化的石蜡中过一下。这样做可以在宝石的表面形成一道保护层，更可以提高宝石的表面亮度。过蜡所用的蜡以川蜡为最优。

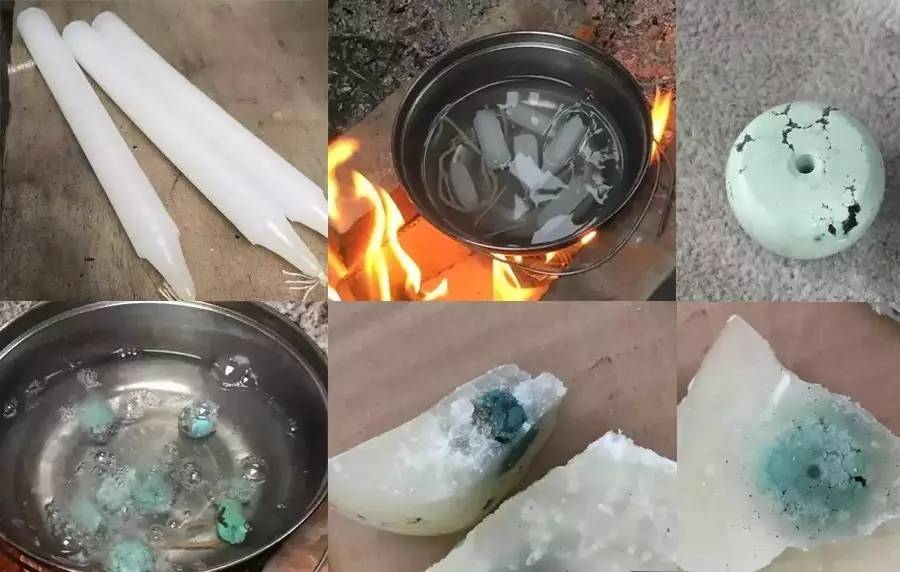

与过蜡、上蜡不同的是煮蜡，这个实验大家可以自己做一下，就拿我们平时的蜡烛，放锅里煮熔，然后把松石放进去煮，最后解冻完，看下图：

与右上角的原料子相比，品相升了N多级！

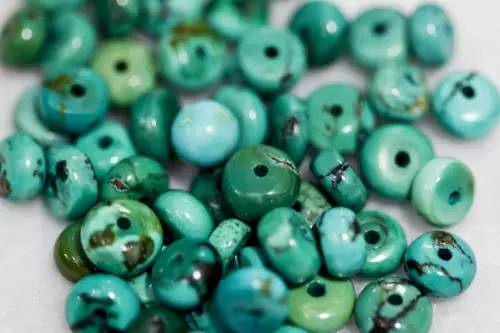

染色处理

在有些资料中还提到了染色处理。染色实际上与灌胶合二为一了。另外还不得不提一下的是“挂色”技术：在销往西藏的部分绿松石中，有一些在抛光前会用盐酸泡一下，然后再在稀释的染料中泡一下，这样会轻微的改变绿松石的颜色，但一批绿松石的颜色看起来更一致。

其他还有一种“白松染色”技术，这完全是一种造假。所谓的“白松”，就是多产于内蒙古自治区的硅硼钙石，形体及纹路都与绿松石极为相似，所以就有人用灌胶技术染色绿松石的样子。这种假绿松石是市场上最常见的假绿松石。经验丰富者一眼可以认出来，但新手可要小心了。在网上搜索绿松石，一搜一大片全是染色的白松。

冻胶

据绿松石业内人士透漏，，在松石加工中，有一种冻胶技术，不仅可以改变石头颜色，减少损耗，还可以改变石头的硬度。冻胶的技术很神秘，现在对其有两解释：

1、将松石挂上胶，然后淡淡的放在零下x度（据说用上了液氮），然后让其一起解冻然后货看着就和原矿一样，但是据目测观察只能仿制一些很普通的原矿产品，高瓷的原矿啥的应该还是仿不出来的，但是这样的货用眼睛是察觉不出来，只能通过仪器检测才能鉴别。

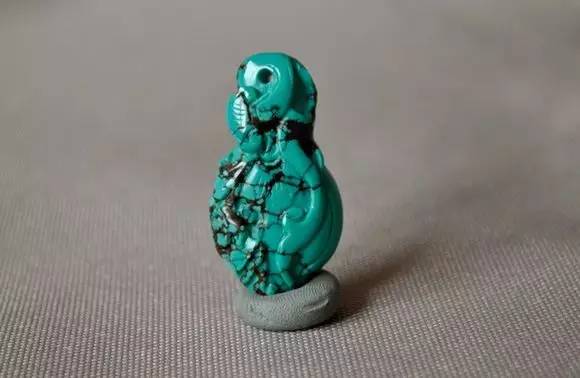

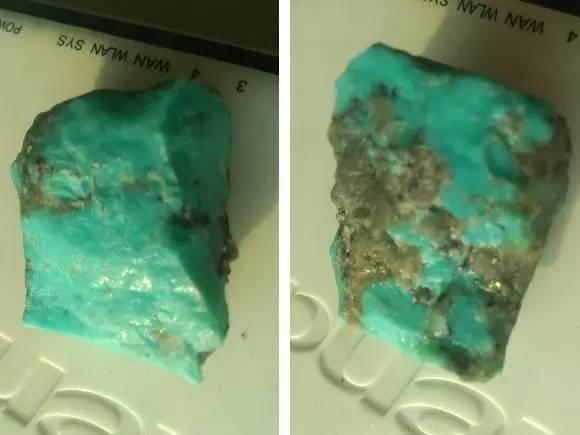

左边的是冻胶松石

2、用次质原矿吸足清水，置冰箱内速冻1小时，取出用热水解冻。热涨冷缩会产生浅层不规则裂纹，然后将石头烘干表面，放黑色液体中浸泡一会儿，取出漂一下清水，干后入胶浸泡，数日就大功告成了。

另外，据说冻胶最多用于马鞍山料子仿美国睡美人矿。

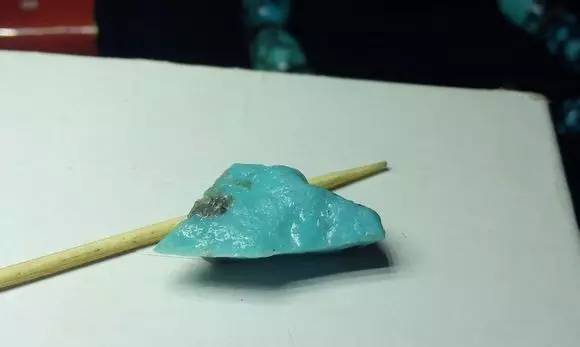

网上有人贴出的冻胶出来的马鞍山松石戒面，据称能过美国GIA检测

下面通过三个实验看冻胶绿松石的特征：

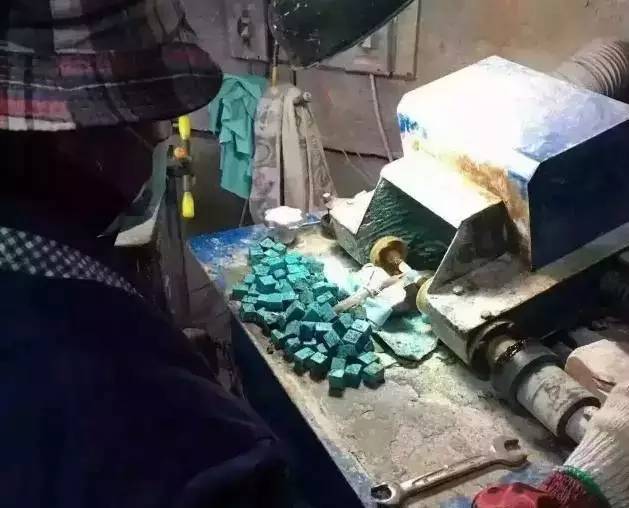

一、打磨实验

两块冻胶料

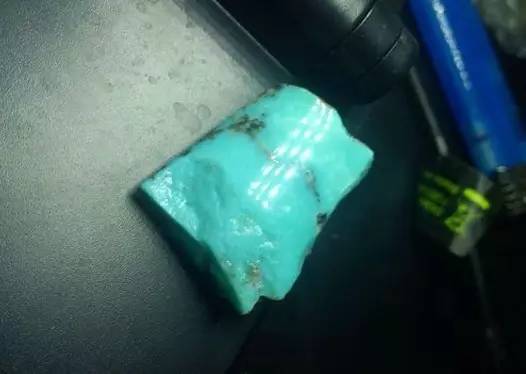

从止面两个冻胶料拿一个来打磨发现，

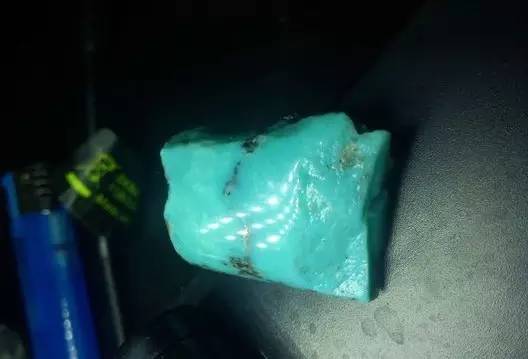

1、冻胶的绿松石打磨中有异味，不是胶臭味，是一种腥臭味。2、硬度高，打磨费力、很慢。3、颜色一致，外表跟里面的肉颜色一样，光泽好。4、从最后抛光的情况看，可以达到镜面反光的效果。

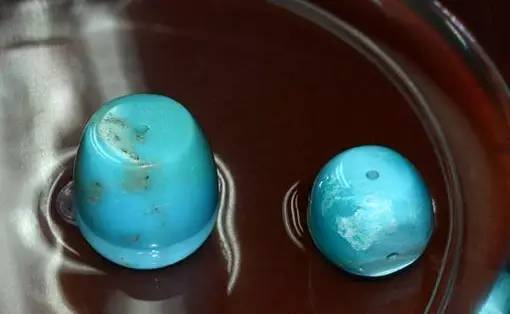

二、泡水实验：

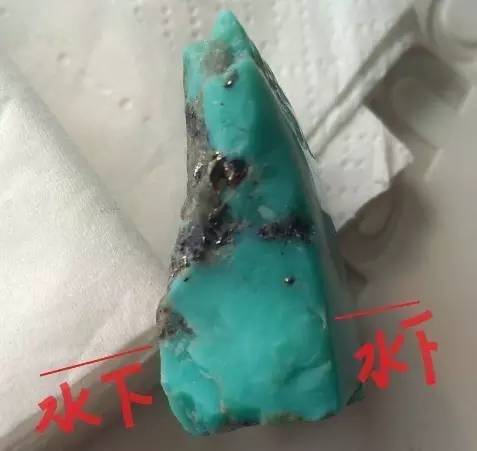

泡水12天，从肉眼看来，泡水的部分（侧面的原石部分和正面打磨抛光后的部分）都没有任何变化，也不能形成水线，看来确实是泡水不变色。但是打磨抛光出来，在阳光下照相，真的非常漂亮。

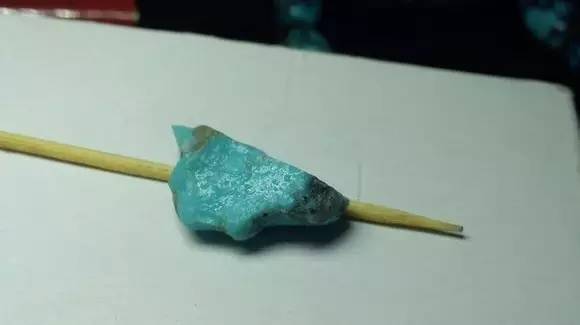

三、火烧实验

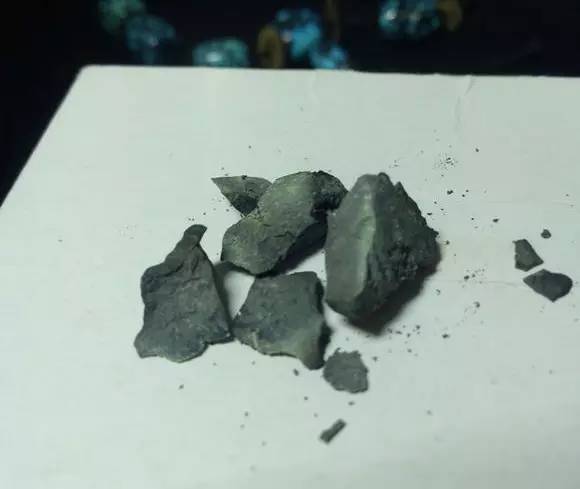

从燃烧情况看，有以下几点：

1、看不到细微的胶滴析出，与常见的沁胶货不同。

2、有刺鼻的烧焦味。燃烧过程中，焦味持续时间很长。外部全部烧黑了，焦味仍然滚滚，看来胶水完全渗透了整块石头。

3、燃烧初期，有小片炸裂飞出，偶有崩裂声音。

4、顺着石头残渣，有淡绿色火焰上升。应该是铜离子的焰色反应吧。

总结：

由上面实验可以看到，冻胶的绿松石与天然原矿绿松石在颜色、硬度（瓷度）、泡水表现等方面几乎一致，肉眼很难区分出来，一些常用的辨别方法也不能简易区分。

▲再看这个冻胶睡美人的小毛石。灯光下看起来水淋淋的，其实是全干燥状态。
